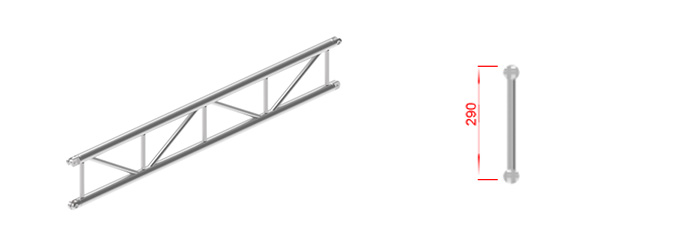

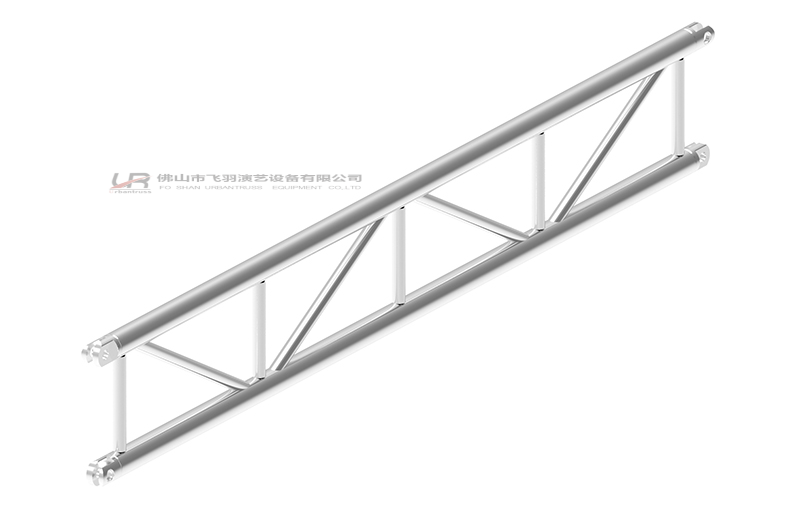

本系列桁架属于小型M头连接式桁架，材料采用6082-T6，外形美观，体积较小，承载能力较强，自身重量较轻，安装方便等优点。使用于各种展会 小型演出等不同场合。我们有三种不同连接方式供客户选择：套筒连接方式，螺丝连接方式及M头连接方式。可根据客户要求定做不规则形状。
| 产品名称/型号 | 产品参数 | 产品规格 | 长度/mm | |||||||||||||
| UR-FSF290-500 |

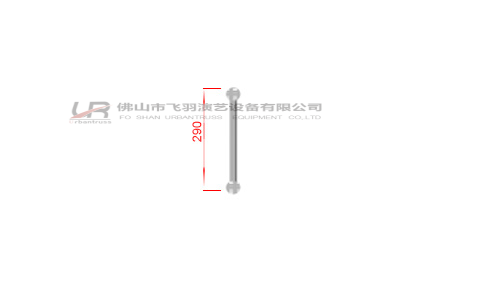

型材：6082-T6 主管：50*3.0mm 横管：25*2.0mm 斜管：25*2.0mm M头:50*100mm | 290 | 500 | |||||||||||||
| UR-FSF290-1000 | 290 | 1000 | ||||||||||||||
| UR-FSF290-1500 | 290 | 1500 | ||||||||||||||
| UR-FSF290-2000 | 290 | 2000 | ||||||||||||||
| UR-FSF290-2500 | 290 | 2500 | ||||||||||||||
| UR-FSF290-3000 | 290 | 3000 | ||||||||||||||
 |  |  |  |  | ||||||||||||
| Span | （U.D.L) | （C.P.L) | （T.P.L) | （F.P.L） | （Q.P.L） | |||||||||||
| 跨度/m | 平均承重kg/m | 弯曲度/cm | 中间点承重kg | 弯曲度/cm | 两点承重kg | 弯曲度/cm | 三点承重kg | 弯曲度/cm | 四点承重kg | 弯曲度/cm | ||||||
| 2 | 567 | 0.3 | 708 | 0.2 | 567 | 0.3 | 387 | 0.2 | 283.5 | 0.2 | ||||||
| 3 | 377 | 0.6 | 586.2 | 0.5 | 503.6 | 1 | 335.8 | 0.6 | 278.7 | 0.6 | ||||||
| 4 | 250 | 1.3 | 501 | 1.1 | 375.8 | 1.4 | 250.5 | 1.1 | 207.9 | 1.1 | ||||||
| 5 | 159 | 2.1 | 398 | 1.7 | 298.6 | 2.1 | 199 | 1.6 | 167.7 | 1.7 | ||||||
| 6 | 109 | 3 | 329 | 2.4 | 246.8 | 3.1 | 164.5 | 2.4 | 136.5 | 2.4 | ||||||
| 7 | 79.8 | 4 | 279.2 | 3.2 | 209.4 | 4.1 | 139.6 | 3.1 | 115.9 | 3.3 | ||||||
| 8 | 60 | 5.1 | 241.5 | 4.2 | 181 | 5.4 | 120.8 | 4.1 | 100 | 4.1 | ||||||
| 9 | 47 | 6.9 | 211.8 | 5.4 | 158.9 | 6.7 | 105.9 | 5.2 | 87.9 | 5.3 | ||||||
| 10 | 37 | 8.4 | 187.8 | 6.4 | 140.9 | 8.2 | 93.9 | 6.4 | 77.9 | 6.4 | ||||||
